Zylinder

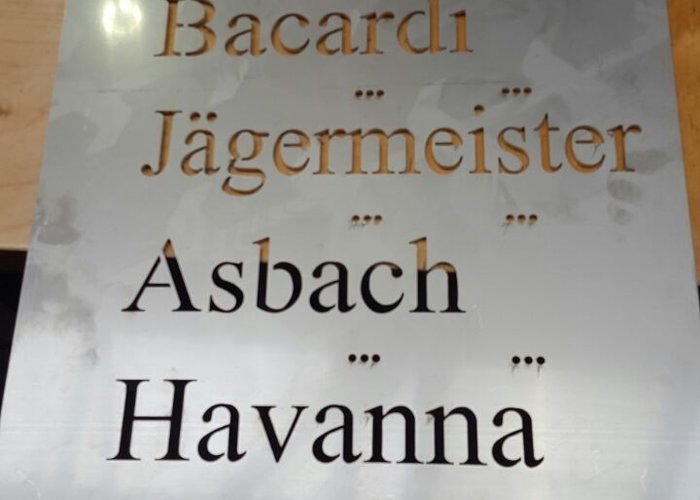

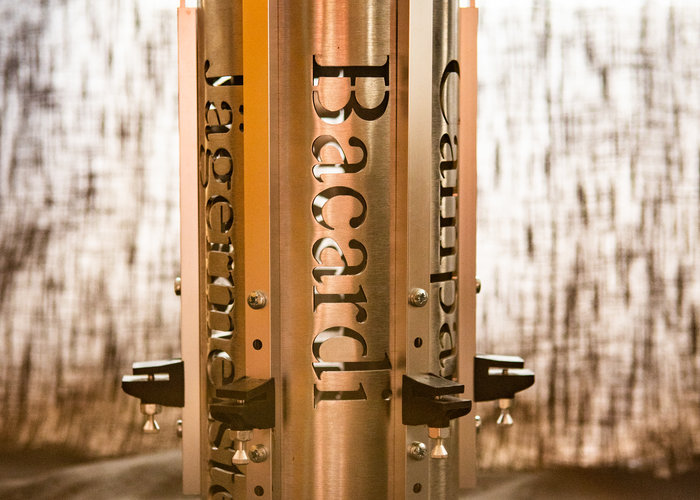

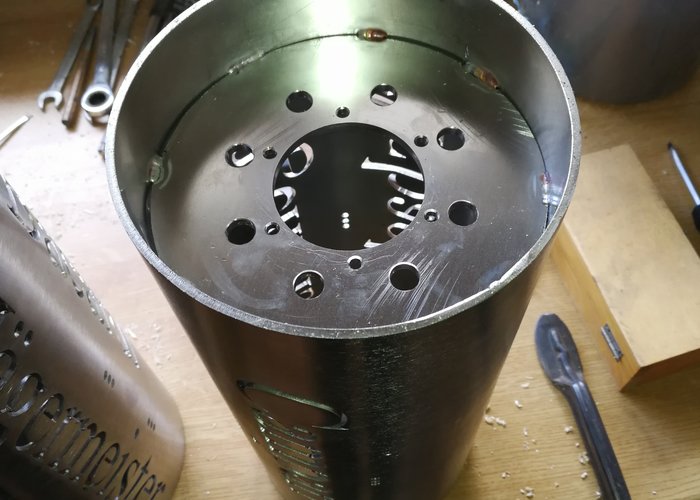

Die Zylinder sind aus Edelstahl gefertigt. Hierführ wurde eine Platte gelasert, welche dann gebogen und verschweißt wurde. Es sind einige Löcher für Schrauben enthalten. Im Deckel sind weitere Löcher eingelassen, damit die Schrauben zum fixieren des Zylinders angezogen werden können. Das Material ist sehr robust gewählt worden, damit beliebig schwere Flaschen befestigt werden können. Im ursprünglichen Design war nur ein großer Zylinder mit 10 Flaschen vorgesehen. Nachdem wir berechnet hatten, wie schwer dieser wäre und welchen Motor wir für den Antrieb bräuchten mussten wir eine Alternative finden. Wir entschieden uns dann zwei Zylinder mit jeweils 6 Flaschen zu kontruieren.

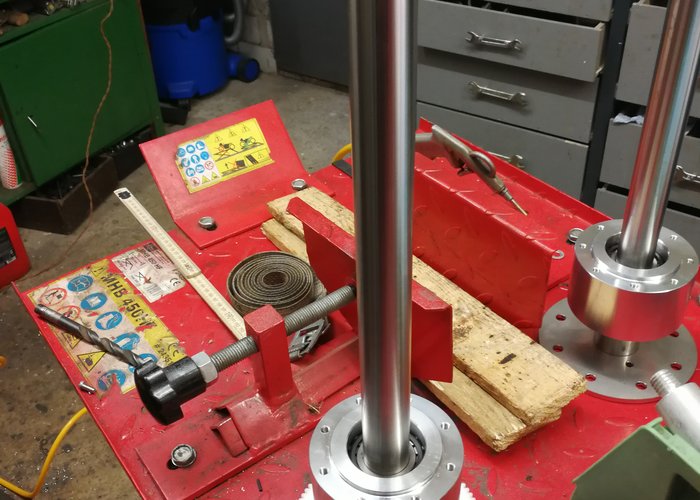

Die Achsen

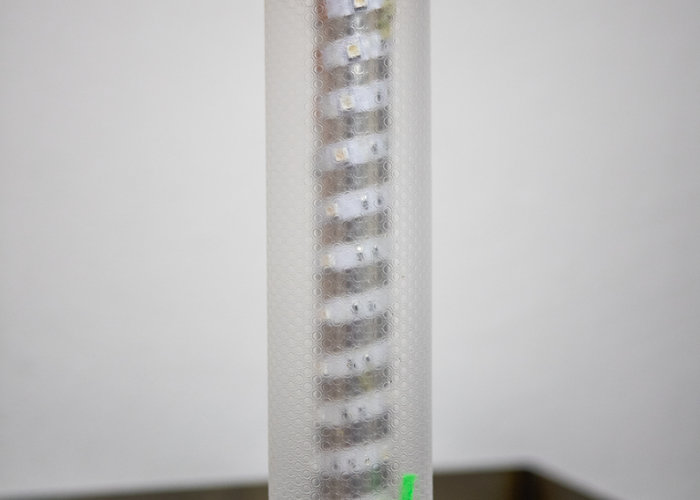

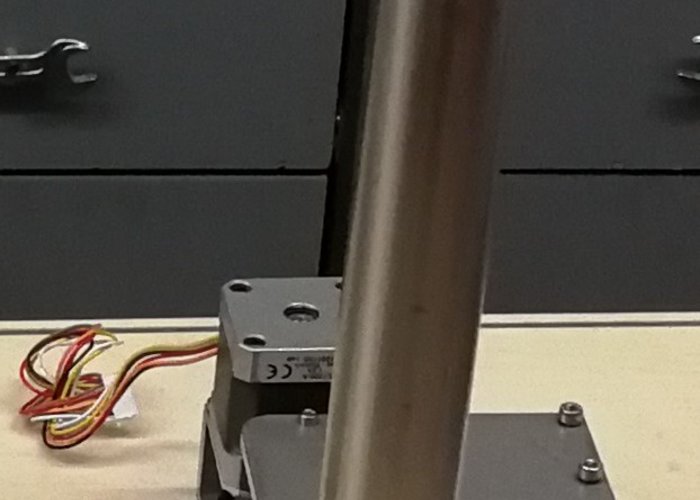

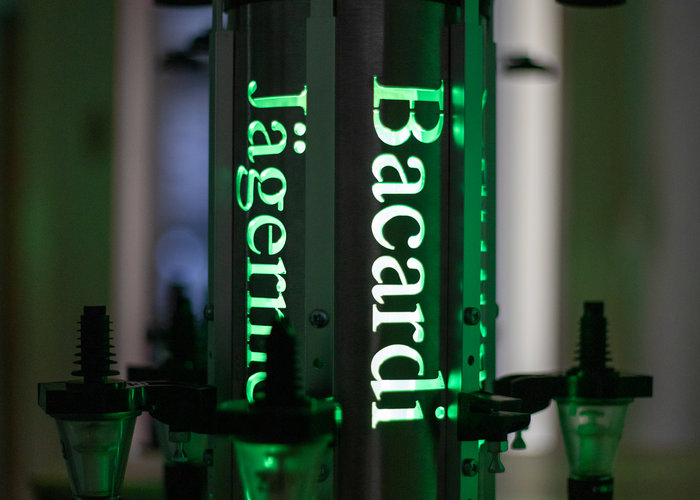

Die Achsen für Die Zylinder sind ebenfalls aus Edelstahl gefertigt. Am Boden ist ein größerer Befestigungsrin mit einigen Löschern für Schrauben. Da auf die Achsen sehr viel Krank wirken kann müssen diese besonders fest verschraubt werden. In den Achsen befinden sich kleine Kabelschächte, damit Kabel vom Rumpf der Cocktailmaschine in die Zylinder gelegt werden können. Die Achsen sind mit LED Streifen umwickelt, welche mit einer Diffusionsfolie abgeschirmt sind. Dies ermöglicht uns das Innere der Zylinder mit gleichmäßigem Licht in allen Farben auszuleuchten. Unten an den Achsen ist jeweils ein Wlazenlager befestigt, auf welchem der Zylinder mit den Flaschen Aufliegt. Hier wurde ein Walzenlager gewählt, da die Gewichte am Zylinder oft ungleichmäßig sind. Oben an den Achsen sind einfache Kugellager befestigt, damit die Zylinder dort auch gut gelagert sind.
Die Dosierer

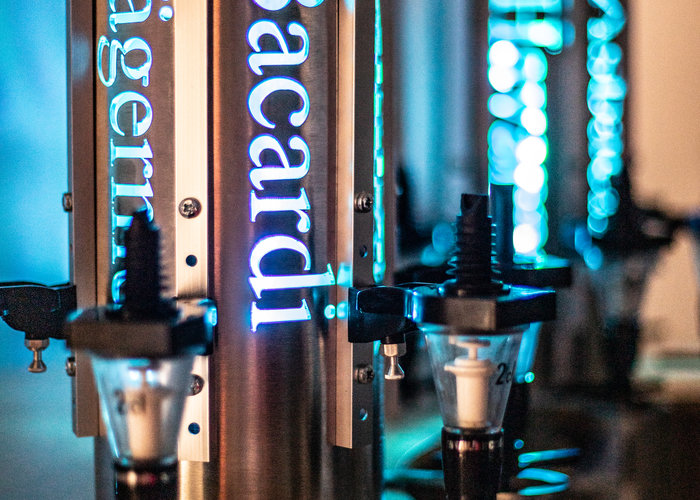

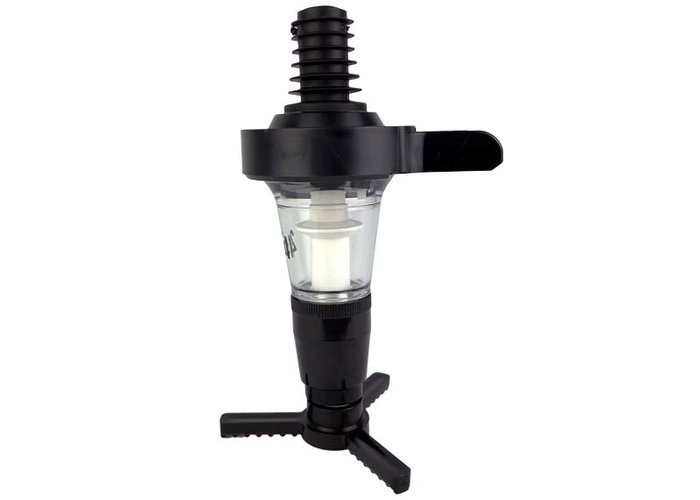

Als Ausgabegeräte, haben wir einfache standard Bardosiergeräte mit 2cl Ausschankvolumen gewählt. Das Ausschankvolumen ist wichitg, damit viele Zutaten pro Cocktail richtig dosiert werden können. Die aktuellen Dosiergeräte werden noch gegen besser zu säubernde Dosiergeräte ausgetauscht werden. Die Halterungen für die Dosiergeräte sind so gewählt, dass sie sich gut am Zylinder anbringen lassen und Flaschen bis 2 Liter fassen. In Zukunft werden spezielle Tanks für die Cocktailmaschine gefertigt werden, welche gut zu reinigen sind und bei denne die Flüssigkeiten einfach nachzufüllen sind.

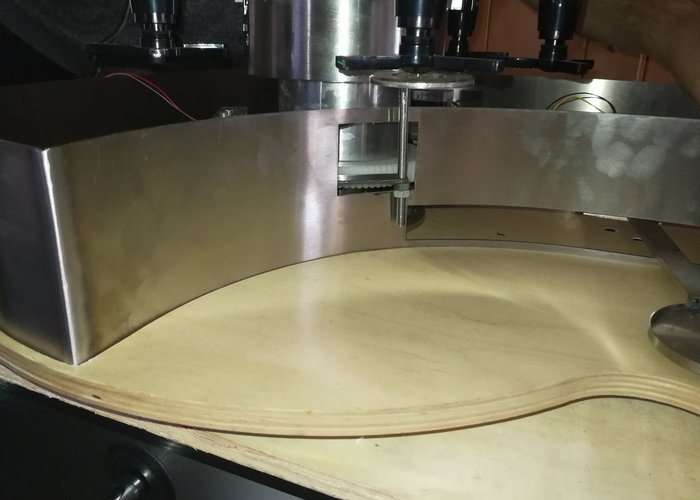

Die Flüssigkeitsausgabe

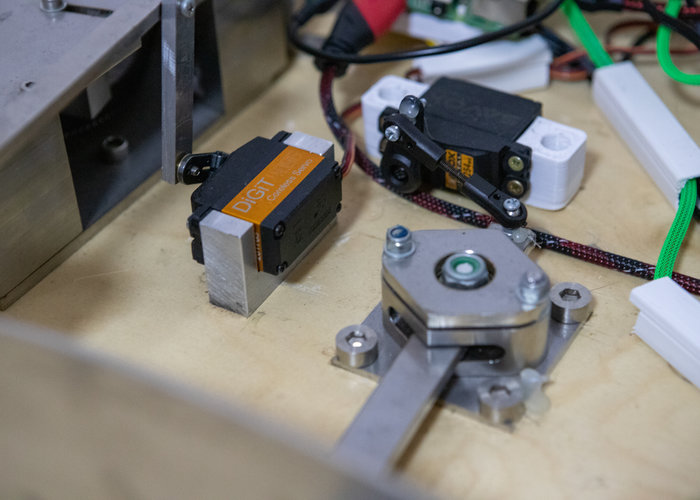

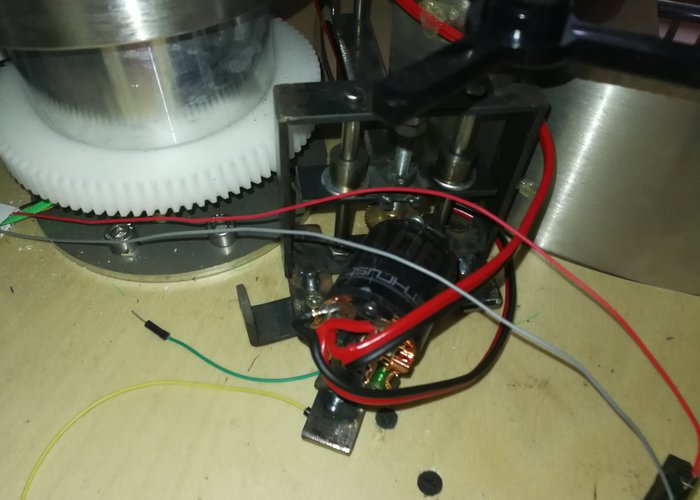

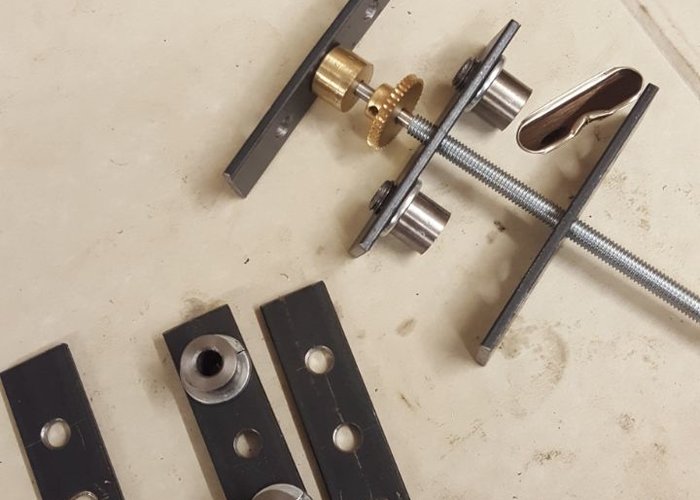

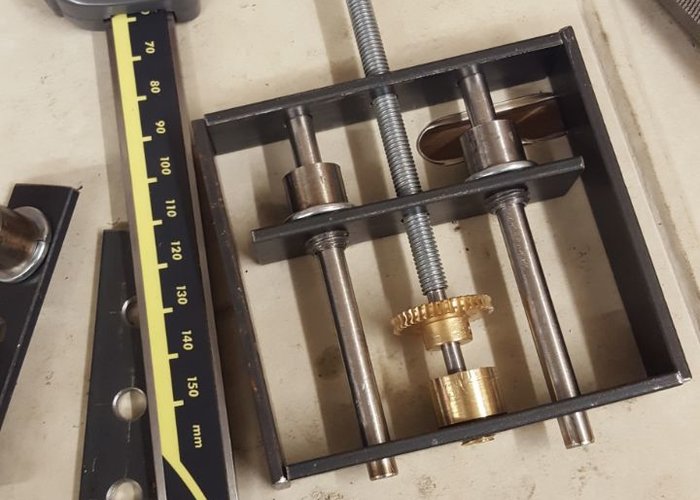

Die erste Ausführung der Flüssigkeitsausgabe bestand aus einem Elektromotor, welcher über ein Schneckengetriebe einen Ring anhob, der die Dosiergeräte betätigte. Dieser Vorgang war leider nicht effizient und dauerte sehr lange. Deshalb wurde die Mechanik durch einen Servomotor ersetzt, welcher eine Wippe bewegt, welche das Dosiergerät betätigt. Der Vorgang für eine Ausgabe von 2cl nimmt jetzt keine lange Zeit mehr in Anspruch.

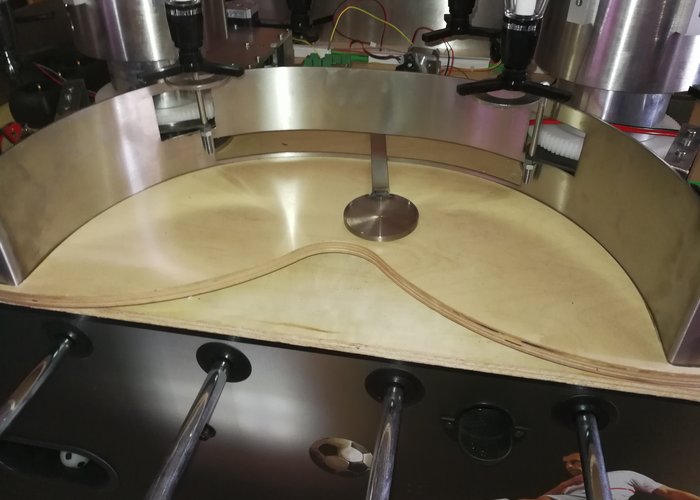

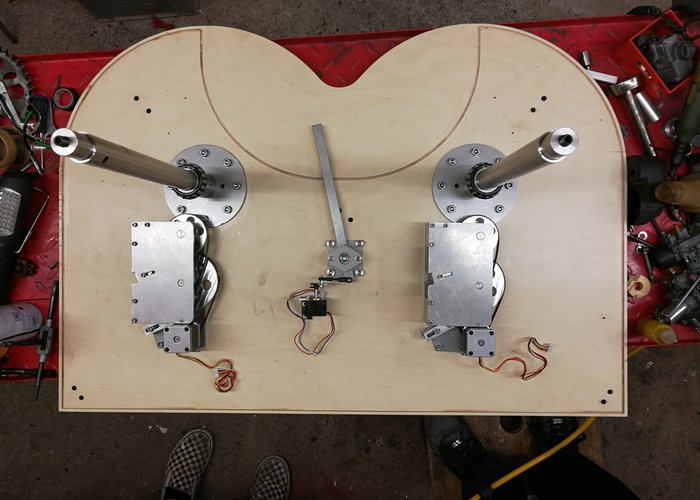

Die Glasmechanik

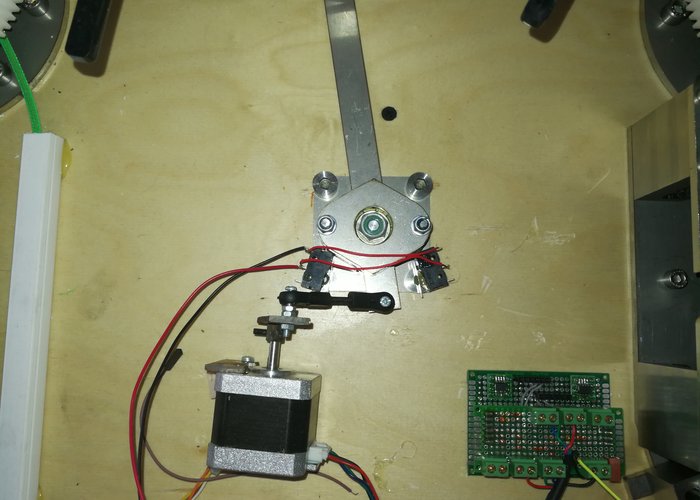

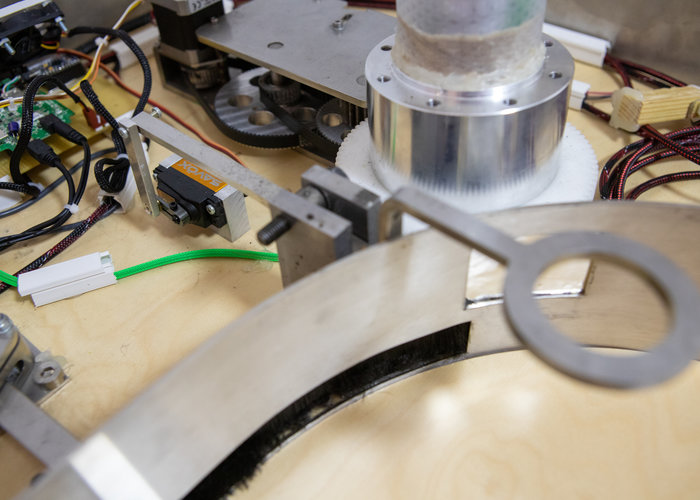

Da es zwei Zylinder mit Ausschankgeräten gibt muss das Glas sich dazwischen bewegen können. Das Glas fährt zuerst den linken Zylinder an, dann den rechten Zylinder an und danach wieder in die Mitte. Wenn aus einem der Zylinder keine Zutaten benötigt werden wird dieser übersprungen. Erst wawr geplant, einen Schrittmotor für die Bewegung des Arms zu verwenden. Der erste Motor war zu schwach und der zweite Motor bewegte das Glas zu hektisch. Jetzt wird ein Servomotor verwendet, welcher das Glas in vielen kleinen Schritten von a nach b bewegt.
